智慧型電容電抗盤
在電力系統安全與能源管理中的創新應用

作者: 捷電開發科技股份有限公司主任工程師-林品妤

前言

近年來，隨著科技的進步及自動化控制、人工智能等需求增加，工業用電量持續水漲船高。然而，根據內政部消防署統計，電氣因素導致起火位居火災原因的高位，其中變電站火災事故中，常見的原因包含短路、設備過載、老化導致絕緣劣化等。

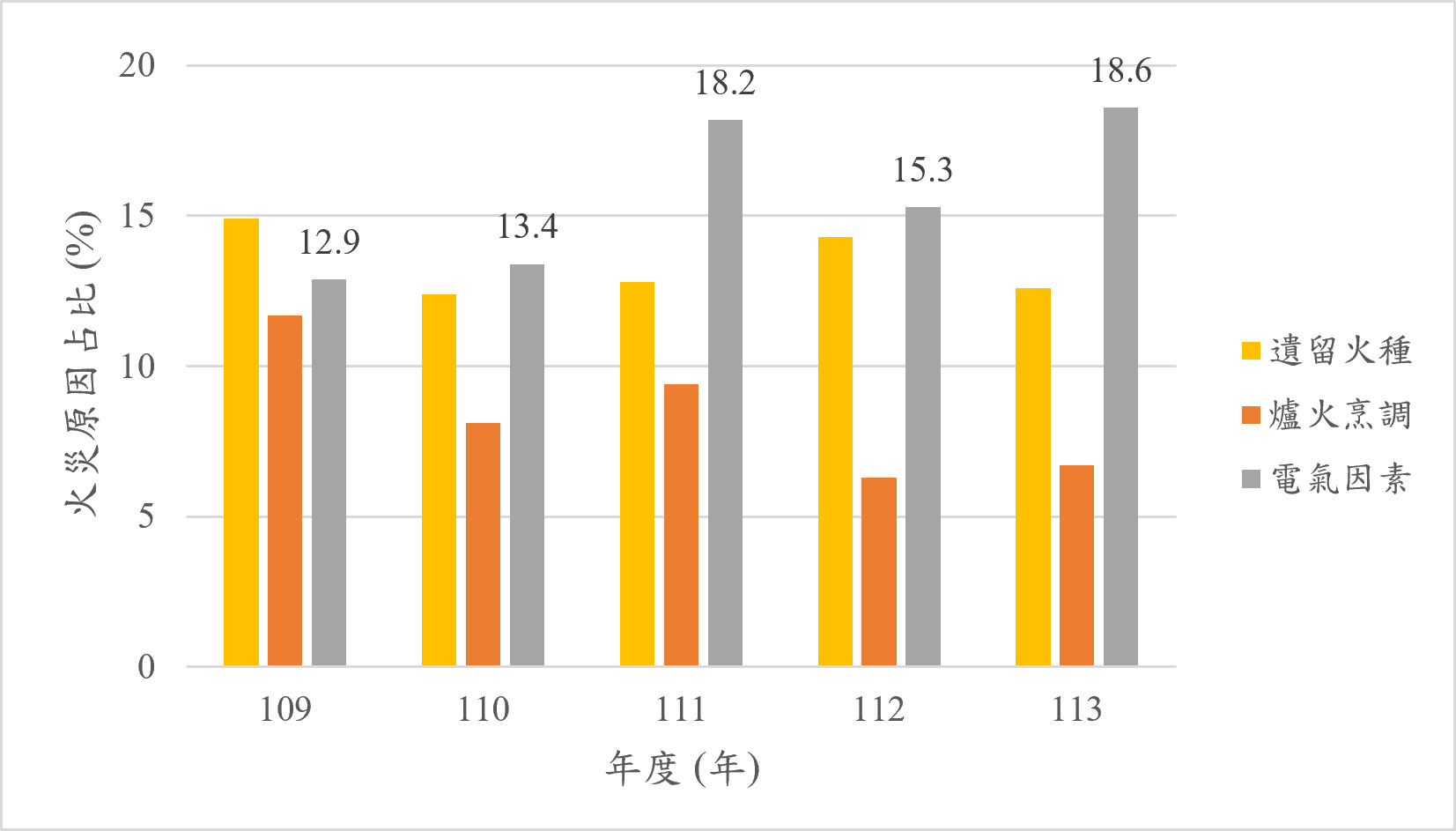

109-113 年火災次數及原因統計（數據來源: 內政部消防署）

除上述常見原因外，電容盤在工作過程中會產生大量熱量，熱量若無法及時排出，可能導致電容器過熱甚至爆裂。尤其在缺乏即時監控及自動保護機制的情況下，事故難以即時發現並處理。因此，提高電容盤的預防的能力，成為防範變電站發生火災重要的一環。
穩定的電力品質

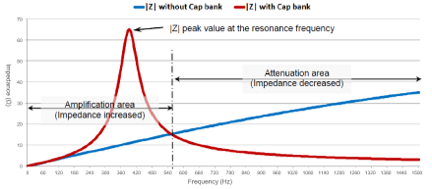

透過安裝電容器，產生，補償感性負載所需的無功功率，不僅可以提高整體功率因數，減少電費的支出，亦能降低整體線路上的電流，延長設備的使用壽命。然而，電容器在投入運行的瞬間，由於其充電特性會產生突波電流，容易對設備造成損壞；同時單純裝設電容器可能會引發並聯諧振(圖2.1)，導致電壓升高，影響系統安全與穩定。

<圖2.1>

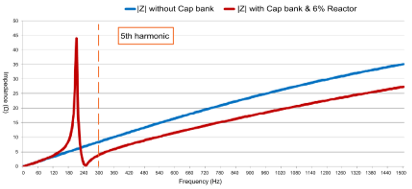

為了避免這些問題，電容器通常會與電抗器串聯使用。評估電抗器規格的時候，需要考慮系統上的諧波含量，避免串聯諧振的共振頻率與諧波太接近。當系統中三相非線性負載，如：大型變頻器、 UPS 等比例較高，會導致五次諧波含量偏高，此時建議選用 6% 電抗器(圖2.2)。若系統以單相非線性負載（如：電腦、LED照明等）為主，則三次諧波較大，建議選用 13% 的電抗器(圖2.3)。

<圖2.2>

<圖2.3>

傳統電容盤困境與潛在風險

傳統電容盤主要由電容器、電抗器、電磁接觸器、高啟斷熔絲、無熔絲開關等基本元件組成，通常安裝靠近負載端，透過比流器偵測系統上的電流，以人工控制或是定時投切的方式，針對系統所需容量進行補償。由於傳統電容盤無法根據負載變化即時調整投入的容量，因此適用於負載單一且變動性不大的場域。隨著系統運行時間的增加，除了補償反應不即時外，傳統電容盤的其他問題也逐漸浮現，例如電容器老化導致容量衰減、共振點變化、無極早期偵測器，難以預防火災發生。

3.1 容量衰減

電容器容量衰減是一個不可避免的老化過程，以下幾種原因將直接影響到電容盤的補償容量，並對整個電力系統產生連鎖反應。

● 溫度影響：電容器長期處於散熱不良的高溫環境，會加速內部介質的老化，造成電容器容量衰減，進而縮短使用壽命。

● 投切控制不當：電容器在投入瞬間可能產生突波電流或過電壓，且頻繁進行充放電循環，容易造成設備損害甚至是絕緣擊穿。

● 諧波干擾：若系統中存在大量諧波，可能使電容器過熱、膨脹變形。

● 品質問題：電容器內部材料會自然劣化，若選用品質不佳的電容器，可能在初期出現容量衰退。

綜合而言，電容器的容量衰退是一個緩慢的過程，若未能及時察覺，不僅補償能力下降，導致功率因數無法達標而產生電費罰款，更重要的是，將間接影響電容器與電抗器組成的 LC 濾波迴路特性，使其固有頻率發生偏移造成安全疑慮，因此需要定期監測並進行妥善維護，以確保系統的穩定，減少事故的發生機率。

3.2 諧波共振

諧波共振是傳統電容盤運維中最難以預防的風險之一。當某個特定頻率下，電容器的與電抗器各自產生，數值相等相位角相反的容抗與感抗。由於這兩種電抗的作用方向完全相反，會相互抵消導致迴路電抗降為零，由於，因此當相同電壓的情況下，阻抗為零則電流無限大。

現代電力系統由於使用變頻器、電源供應器等非線性負載，系統上會產生各種頻率的高次諧波，當電容盤因容器老化等原因使固有頻率發生偏移，與系統上某次諧波頻率接近，就會引發諧波共振。此時，諧波電流會被異常放大，造成多個層面的影響：

● 對設備的影響：電容器會承受被放大的諧波電流，持續過熱可能導致電容器膨脹，甚至爆裂。此外，變壓器、馬達等設備也會因承受額外的諧波電流導致發熱，加速設備老化縮短使用壽命，增加維護與更換的頻率。

● 對電力品質的影響：匯流排上的電壓會出現嚴重的畸變，使總諧波失真(THD)上升，影響其他負載的正常運行。尤其是精密的電子儀器，可能受到不規則的電壓影響，導致量測誤差、信號失真。而且，對於控制系統或是通訊設備，諧波還可能產生電磁干擾(EMI)，影響內部訊號傳輸，使整體可靠性下降。

● 對安全性的影響：諧波共振會引起保護裝置的誤動作或失效，可能造成局部或大範圍的停電，若斷路器無法及時跳脫，增加短路或過載事故的風險。除此之外，當三次諧波在中性線上累積時，會造成中性線過熱，嚴重時可能引發火災。

整體而言，諧波共振會對整個系統造成各種嚴重威脅，定期人工巡檢難以即時發現這種動態的共振風險。而傳統的過電流保護是針對基波設計，難以降低高頻諧波所帶來的風險，必須採取有效的監控與防範措施，以減輕其危害。

3.3 滅火系統

電容盤造成的火災是電力系統中嚴重的安全問題，根據日本東京消防廳的報告指出，低壓電容器多在高溫的月份發生火災，主要源自於過熱與絕緣劣化。根據美國、澳洲報導皆指出電容器的壽命管理至關重要，環境的粉塵、高溫因素皆會加速電容器老化，缺乏定期維護與檢查，最終導致火災發生。

項目	傳統被動滅火（火探管）	事前監測與預防
反應速度	快，受熱即釋放滅火劑	即時監測，可預警火災發生
安裝便利性	可放在狹小或複雜空間	無線感測器安裝便利
穩定性	易受外力破損或壓力不足影響	高穩定性，不依靠壓力釋放滅火劑
事後處理	需斷電、清理滅火劑、設備更換	主要針對異常狀態調整或維護
長期風險	殘留化學物質可能留下隱患	降低火災風險，延長設備壽命

傳統的火災防護存在明顯的不足，現有的消防系統多為被動式。例如火探管在管體受熱時破裂，自動釋放滅火劑，優點是反應快速而且結構簡單，可以置於複雜且狹小的空間內。相對的，火探管的缺點也顯而易見，滅火劑需要依靠管內的壓力進行釋放，若是壓力不足會導致無法確實撲滅火焰。而且管體可能因外力擠壓或撞擊而破損，即使未受熱也可能釋放滅火劑。

當滅火劑在電容盤盤體內釋放，雖然可以快速的抑制火源，但是事後須進行全面的斷電檢查，還需要清理盤內殘留的滅火劑，並針對受影響的設備進行更換。這樣的方式不僅耗費大量人力與時間，也造成系統長時間停機，若盤內設備沒有全部更換，也可能因高溫與藥劑殘留留下隱患，導致後續再次發生故障的與火災的風險增加。因此，僅根據事後滅火並非最佳的選擇，真正有效的方法在於事前的監測與預防。

智慧型電容盤解決方案

智慧型電容盤有效解決傳統電容盤面臨的即時性、準確性及安全性的問題，從被動式的電力補償轉變為主動式的智慧管理，能夠 24 小時不間斷的監控電容盤各項參數，大幅強化了系統運行的可靠性與預防能力。

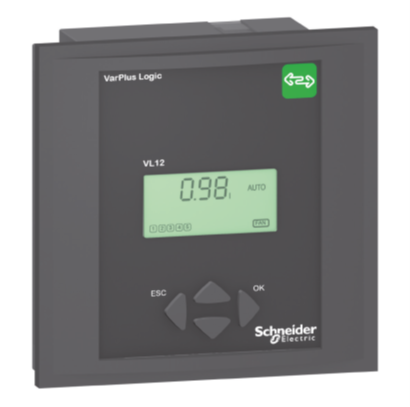

4.1 自動功因調整器(APFR) VarPlus Logic 系列

不同於傳統電容盤以人工或定時投切，智慧型電容盤包含了自動功率因數調整器，具備智慧監控與高效控制能力，能持續偵測系統的無功功率，並自動調整電容器投跳，以快速達成目標功率因數。創新的控制演算法，自動偵測每段電容器的殘餘容量、投切次數，選擇最適當的電容器，不僅可以降低容量不匹配導致的重複切換，更能提升系統整體穩定性與設備壽命。

控制器配備 LCD 顯示器，除了能即時呈現基本的電氣參數、電容器狀態及系統警報外，進階功能還包含 THD 諧波分析、溫度監控、電容衰減率、電容器投入次數統計以及多種可設定的警報，能夠將剩餘容量不足的電容器禁止投入，避免電容器衰減導致產生諧波共振，確保系統在各種負載條件下都能穩定運作。
VarPlus Logic 操作介面直覺易懂，除了手動輸入系統參數外，更支援自動初始化、自我設定與接線錯誤修正，讓安裝與啟動變得快速簡便，無論是新建系統或舊設備汰換都能靈活應用，並透過 Modbus 通訊協定輕鬆整合至數位化管理平台。

4.2 極早期智能碳化粒子感測器 PowerLogic HeatTag

在電容盤或是其他電氣設備中，僅依靠事後警報及滅火的系統進行補救往往是弊大於利，不僅需要停電檢查與更換受損設備，還會造成額外經濟損失，因此更凸顯出「事前預防」的重要性。

傳統的火災或煙霧偵測，通常在設備已經產生煙霧甚至火勢發展一段時間後才觸發警報。而採用一款智慧型無線感測器，透過分析盤內空氣中的氣體與懸浮微粒，能夠提前捕捉電纜與連接點的過熱跡象，在引發火災之前先發出警報。

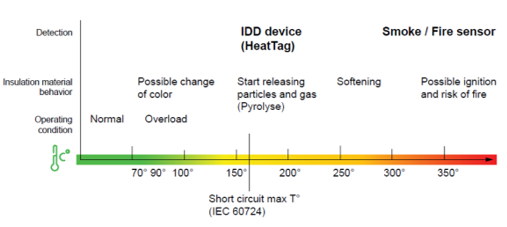

以 PVC 在不同溫度下的物理變化為例，當運作的溫度逐漸升高至 150℃ 以上，此時盤內溫度並未明顯升高，而材料開始釋放粒子與氣體， HeatTag 偵測到盤體內氣體異常，會立即發出警報。然而傳統的火災或煙霧偵測器，則需待盤內溫度明顯上升，偵測到煙霧或是火焰才會發出警報，此時設備已受到嚴重損壞。

HeatTag 在絕緣材料尚未冒煙之前，即可透過盤內空氣中的懸浮微粒予氣體，辨識出電纜過熱的前兆，及時依照風險程度分級發出警報。除此之外，HeatTag 不僅安裝簡便還能夠自動學習環境的特性，減少誤報的風險，並且透過無線通訊的方式，將資訊整合至數位化管理平台。

4.3 中文可視化 HMI 人機介面

為了更精確的控制電容器的投入與切離，智慧型電容盤通常都會搭配 APFR 使用。然而，市面上的 APFR 僅配備簡易的螢幕，且為了顯示方便介面多數為英文，由於螢幕畫面不大故顯示的內容有限，對於使用者來說並不直觀。若是搭配清晰的中文介面，不僅能及時的呈現系統的狀態，還能透過圖形化的介面協助使用者快速判斷。

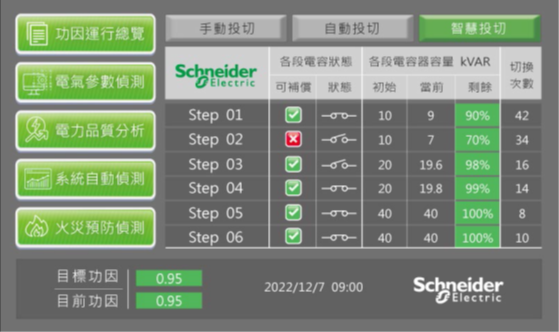

● 功因運行總覽：畫面上方清楚顯示電容盤的投切邏輯，方便確認目前系統的補償邏輯；畫面中央逐段呈現每一組電容的詳細資訊，有助於判斷電容器的健康狀態，當剩餘容量比例過低（如 Step 02 列），則該電容器不可進行補償；畫面下方提供功率因數的即時監控，讓使用者快速確認補償是否達成目標。

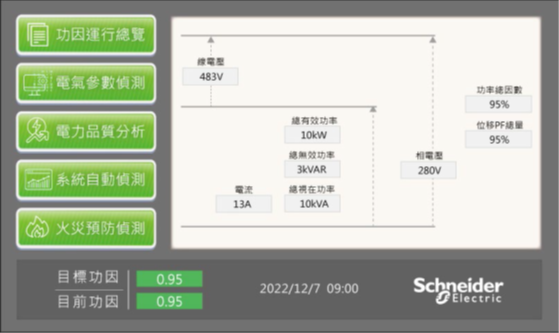

● 電氣參數偵測：畫面展現了設備運行時的關鍵電氣資訊，包含相/線電壓、電流、有功/無功/視在功率、位移 PF 及功率總因數，能夠及時掌握目前系統運行的狀態，例如：當功率總因數與位移 PF 總量不相等，表示系統上具有諧波導致波形失真，使用者可以檢查系統並採取改善電力品質的措施，避免諧波對設備造成損壞。

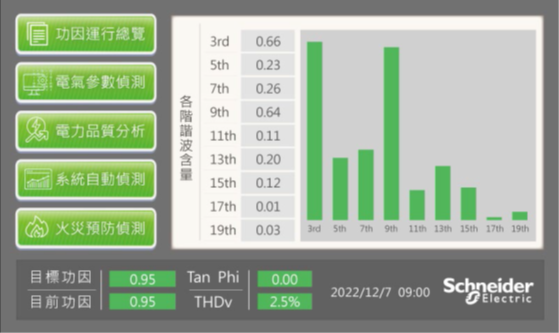

● 電力品質分析：透過柱狀圖表示 3 到 19 次各奇次諧波電壓的含量占比。由於電容與電抗搭配可能會有諧波共振的風險，不同容量的電抗器搭配，會在不同的頻率發生共振，此圖表能夠確認是否存在特定階次諧波被放大的現象。

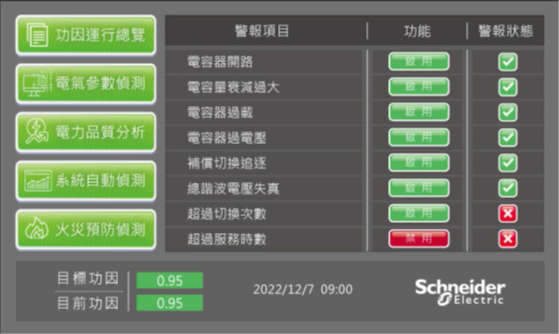

● 系統自動偵測：此畫面包含電容器與系統相關的 8 項警報，查看功能可以直觀看出 APFR 是否有開啟此警報，而警報狀態能夠得知目前系統上具有何種警報。

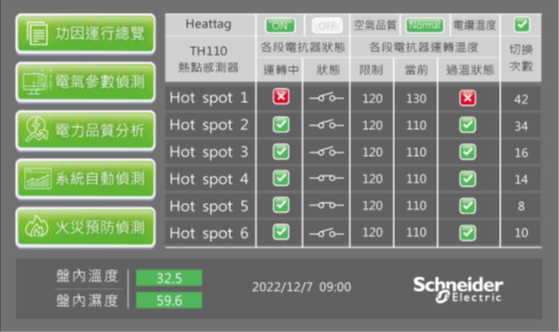

● 火災預防偵測：若智慧型電容盤配備 HeatTag 與熱點感測器，則可在此畫面上查看目前的空氣品質與電纜溫度是否正常，當前每一段的電抗器運轉溫度是否達到過溫狀態，若是溫度超過設定限值，則禁用該段電容器。從畫面下方還可以直接查看盤內的溫度與濕度，避免溫度過高影響設備壽命。

4.4 能源管理系統(EMS) EcoStruxure Power Monitoring Expert

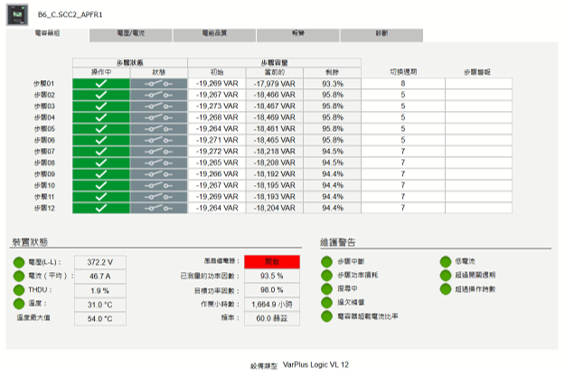

隨著現代電力系統與工業設備日益複雜，單純依靠 APFR 或是人工的巡檢，難以精準掌握電容器的使用狀況。採用 EcoStruxure Power Monitoring Expert (PME)，能夠收取所有 APFR 的資料，包含每段電容的投切狀況、殘餘容量、功率因數等。尤其是在異常狀況發生時，PME 能夠透過簡訊、電子郵件等方式，主動發送警報訊息，使用者無需前往現場也能夠獲取即時的資訊，並且立即採取應對措施。

透過這些智慧化分析，操作人員可以快速判斷哪段電容器需維護或更換，避免因過度老化或投切不當造成功率因數下降或系統不穩定。同時，PME 的趨勢分析與報表功能也支援預測性維護，降低突發故障風險，提升系統安全與可靠性。
若電容盤及其相關設備皆採用同一廠家的產品，不僅能確保各元件間的相容性，更能在系統整合時發揮最大的效益。以施耐德為例，提供從 APFR、HeatTag、電容器到能源管理系統（PME）的完整解決方案，透過同一平台與通訊架構進行整合，可避免不同品牌間介面不一致或協定不相容的問題。
結論

傳統電容盤雖然在過去被廣泛應用，但在容量衰減、諧波共振與火災防護等方面存在明顯限制，已無法滿足現代工業與配電系統對安全性、即時性與智慧化的需求。隨著用電環境與配電架構日益複雜，單純依賴人工巡檢或被動式保護措施，已不足以確保系統長期穩定與可靠。

智慧型電容盤整合了自動功率因數調整器 (APFR)、HeatTag 智能碳化粒子感測器、中文化可視化 HMI 以及能源管理系統 (PME)，實現從「被動補償」到「智慧預防」的跨越，能夠自動優化投切邏輯、延長設備壽命，並能提前捕捉異常訊號，降低諧波與過熱風險。而且使用者無需親臨現場，即可即時接收警報、查看設備狀態，並透過趨勢分析進行預測性維護，減少停機損失與維護成本。

若系統全面採用單一品牌完整解決方案，更能確保通訊協定與資料格式的一致性，避免跨品牌整合問題，進一步提升整體效能與穩定性。綜合而言，智慧型電容盤不僅能有效改善電力品質，更是企業邁向安全、可靠、節能與智慧化營運的關鍵基石。
